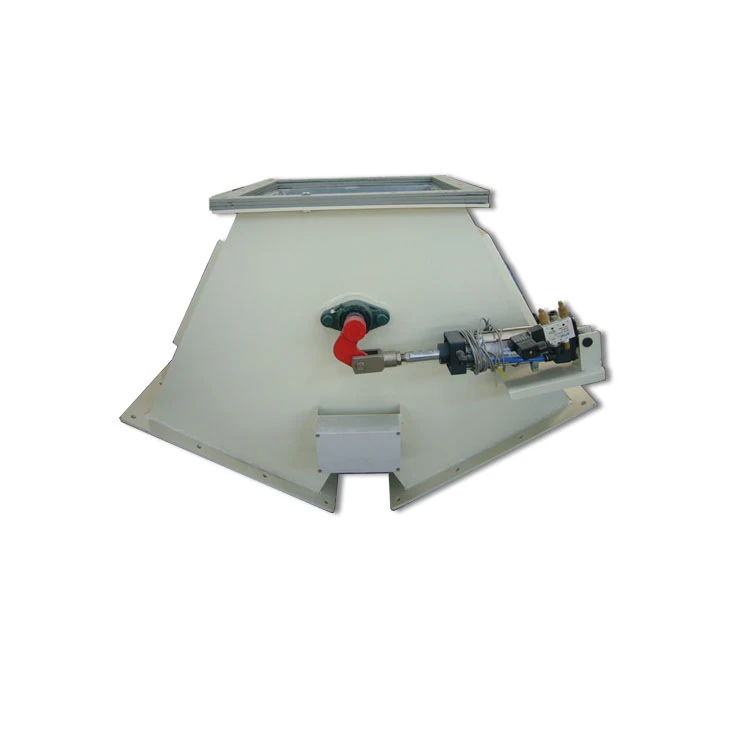

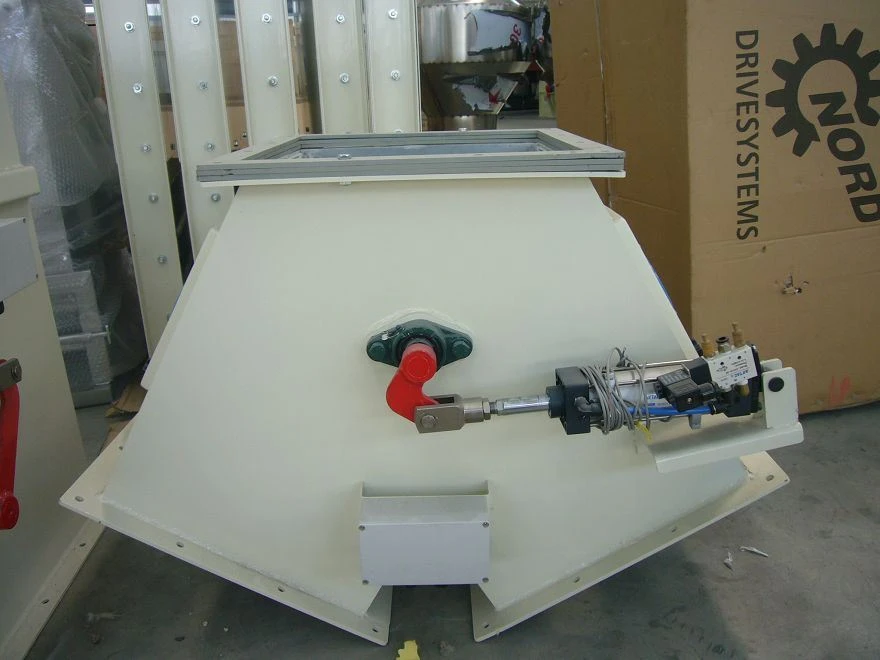

מפנה חשמלי מסוג מרובע מסדרת TBDD
מבנה פשוט וקומפקטי, התקנה קלה
ריצה בטוחה ואמינה, תחזוקה נמוכה
זמינים פיות 30 ו-45 מעלות
שטח הפיה נע בין 100*100 ~ 500*500 ס"מ2
סימני בטיחות ותיאור
סימני הבטיחות הבאים מסומנים על המארז כדי להזכיר ללקוחות להבטיח את בטיחות הצוות והמכונה בעת ההפעלה, ויש לציית לכל כללי הפעולה בקפדנות.
סימן בטיחות "היזהרו מפציעה מהמכונה" בכניסה וביציאה מזכיר כי אין להפעיל את המכונה להפעלה ותפעול לפני שהציוד מחובר לחלוטין למערכת.
פרמטר טכני
פריט | דגם צילינדר פנאומטי | לחץ עבודה | מתג מגנטי | דחף תיאורטי | מתח תיאורטי | קיבולת |
TBDQ20*20/45 מעלות | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ20*20/30 מעלות | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ25*25/45 מעלות | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ25*25/30 מעלות | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ30*30/45 מעלות | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ30*30/30 מעלות | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ40*40/45 מעלות | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ50*50/45 מעלות | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ60*60/45 מעלות | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ80*80/45 מעלות | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 1000 |
הערה:הדחף התיאורטי והמתח התיאורטי לעיל מחושבים על לחץ אטמוספרי של 6 בר.
