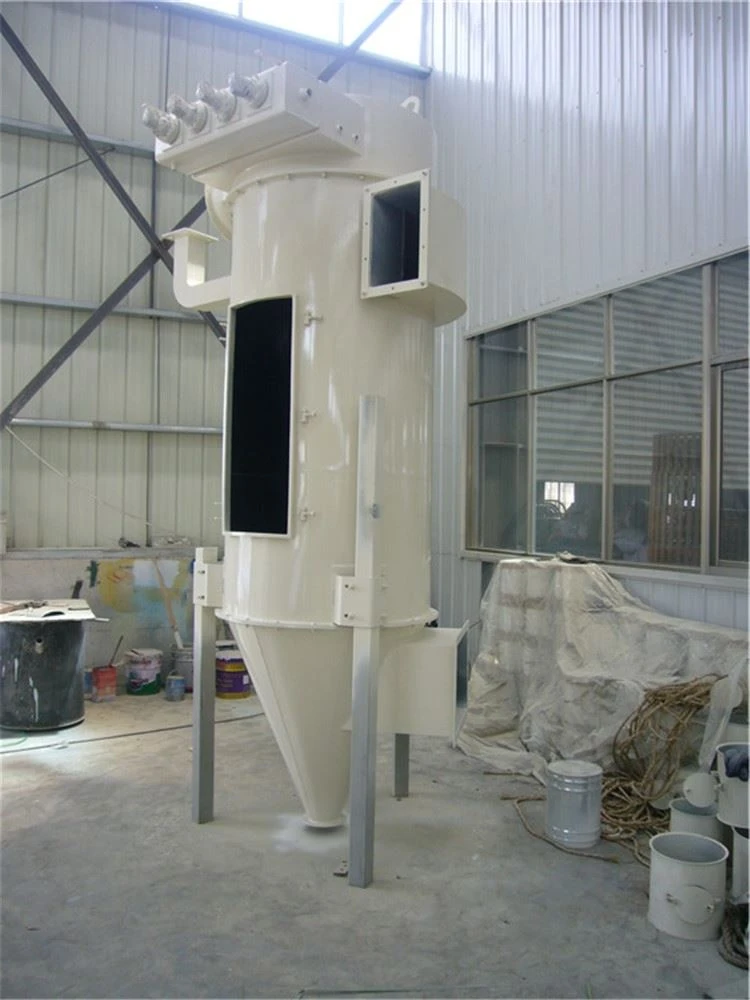

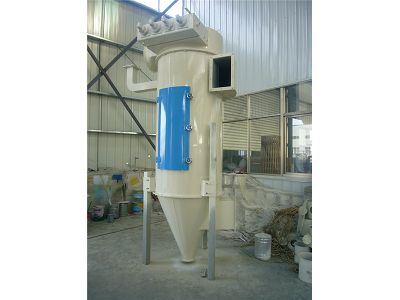

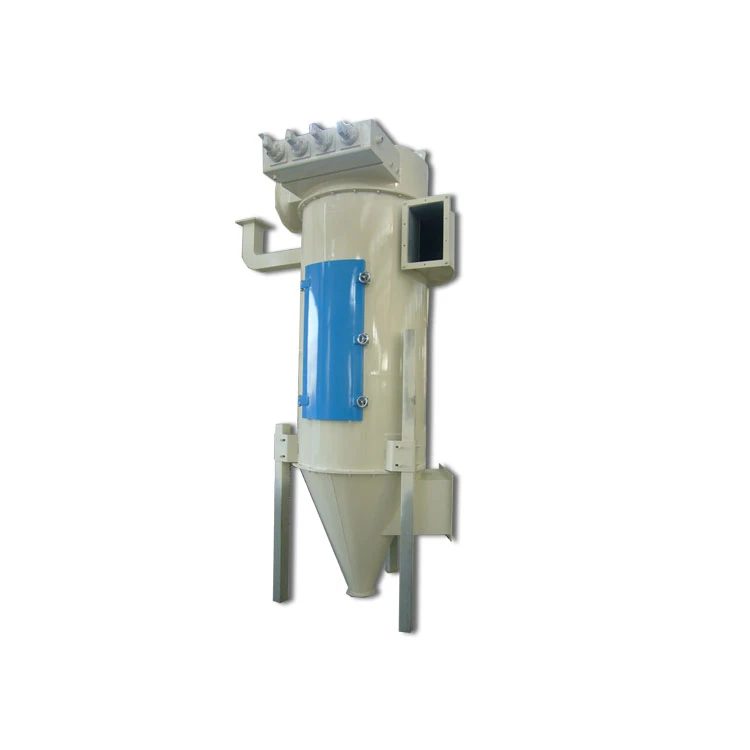

אספן אבק TBLMY

מערכת אספן אבק

TBLMY בלחץ גבוה סילון מסנן אספן אבק

מאפיינים: עם מעטפות סינון שטוחות, מבנה קומפקטי וטביעת רגל קטנה.

יישום: איסוף אבק על ציוד שינוע.

לחץ אוויר עובד: 0.2-0.4 MPa

אזור סינון (אופציונלי): 5.6 מ'²10.5 מטר,²17.5 מטר,²25.2 מטר,²36.4 מטר,²53.2 מטר,²75.6 מטר²109.2 מטר,².

יישום ויכולת הסתגלות

TBLMy Jet מסנן אבק אספן שייך סוג שקית, סילון אוויר הפוך בלחץ נמוך, אספן אבק דחף, בהשתתפות ביצועים אמינים, איסוף אבק יעילות גבוהה, ריכוז פריקה נמוך, הפעלה קלה ותחזוקה. זה חל על בקרת אבק בתעשיות של דגנים ועיבוד הזנה, מכונות, מטלורגיה, חומרי בניין ומלט, וניקוי אבק או מיחזור וסינון בהעברה פנאומטית או איסוף צינור שאיפה.

תכונות

מוצר זה כולל אספן אבק ציקלון. האוויר המכיל אבק נכנס לקופסה באופן משיק ומופרד על ידי סיבוב; אבק גדול הוא התיישב תחילה, אבק בגודל קטן מסונן דרך שרוול סינון כדי לשפר את חיי השירות של השרוול;

מנגנון הרכבה וירידה מהירה המיוצר עם טכנולוגיית פטנט לשרוול בד ישים לשיפור סביבת התפעול ויעילות העבודה;

TDFD סוג סולנואיד שסתום מאומץ עבור הרכבה קלה וירידה ועל כך שסתום סולנואיד אחד מרסס מספר שרוולים בבת אחת ניתן לממש;

מכשיר בקרת דחף מסוג TKZM מאומץ עבור רגולציה מרובת מעגלים עם כוונון טוב, דיוק וביצועים יציבים.

ישנם מנגנוני פריקת אבק תחתון תחתון וקטנים חרוטים, כדי לייעל את מנגנון פריקת האבק עם תחתית שטוחה.

מתח כניסה של שסתום סולנואיד: DC 24 V, הנוכחי: 0.8 A ~ 1A , סביבת עבודה: -10 ° C ~ 50 ° C, לחות יחסית ≤85%, מדיה עובדת: אוויר נקי, לחץ עבודה של מקור האוויר: 0.5 MPa ~ 0.7Mpa.

מתח העבודה של מנעל האוויר יהיה AC 380 (1±5%) V, והחומר לא יהיה מעורבב עם זיהומי סיבים ומוצקים גדולים.

לחץ מקור אוויר להסרת אבק יהיה 0.5 MPa ~ 0.7MPa, אם נעשה שימוש במקרה מיוחד, הלחץ יכול להיות נמוך מ 0.5MPa;

התנגדות של אספן אבק: P<>

יעילות אספן האבק: η≥99.5%;

סינון מהירות אוויר: ≤4 (מ'/דקה);

מפרט שרוול סינון: Φ140×1600, Φ140×2000, Φ140×2400 (מ"מ)

עיקרון הפעלה ותכונות של רכיבים עיקריים

תיבה עליונה

הקופסה העליונה היא רכיב לאיסוף אוויר נקי מסונן, שהושלם עם שקע אוויר בחלקו העליון, וכוללת בו התקן סילון אוויר. בעת פתיחת הכיסוי העליון של הקופסה העליונה, ניתן לבדוק ולהחליף את התקן סילון האוויר (הוא מיותר בדרך כלל).

תיבה אמצעית

תיבה אמצעית היא מרכיב לסינון האוויר המכיל אבק הנכנס וגם ליישוב חלקיקי האבק הגדולים; החלק העליון מחובר לתיבה העליונה, התחתון מחובר לתיבה התחתונה, ויש בו התקן שרוול סינון. יש דלת בדיקה על הקופסה, אשר ניתן לפתוח כדי לבדוק ולהחליף את שרוול הסינון.

תיבה תחתונה (שטוחה למטה —— תיבה תחתונה, תחתית חרוט —— בונקר)

התיבה התחתונה היא הרכיב לפירוק אבק ומצוידת בהתקן לפירוק אבק. בחלק התחתון יש שקע אבק המחובר למנעל האוויר. יש ביוב בצד הקופסה התחתונה ומשמש לבדיקת מכשיר פריקת האבק והוספת שמן סיכה בעת פתיחתו. אבק משתחרר דרך בונקר חרוט באמצעות כוח המשיכה של אבק, כך שהאבק יכול להיות שנאסף לאורך פני החרוט ופריקה.

פרמטרים טכניים
